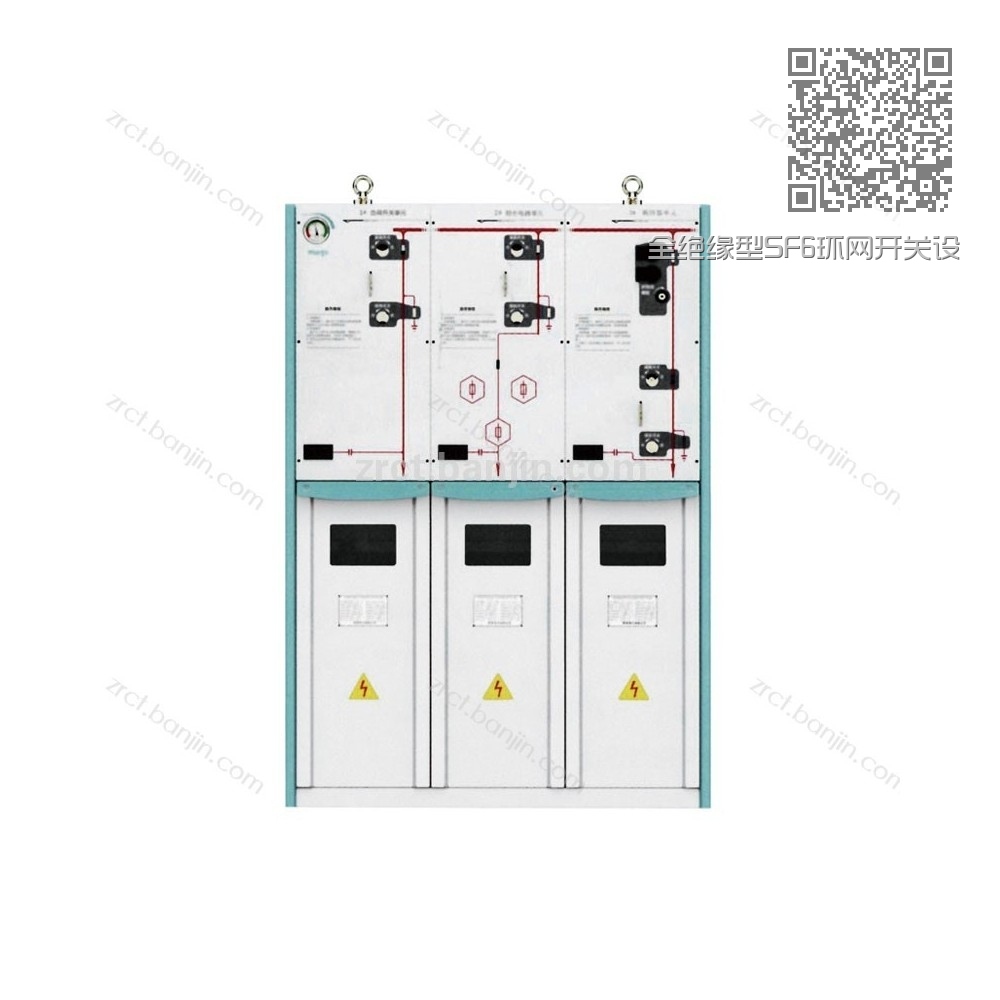

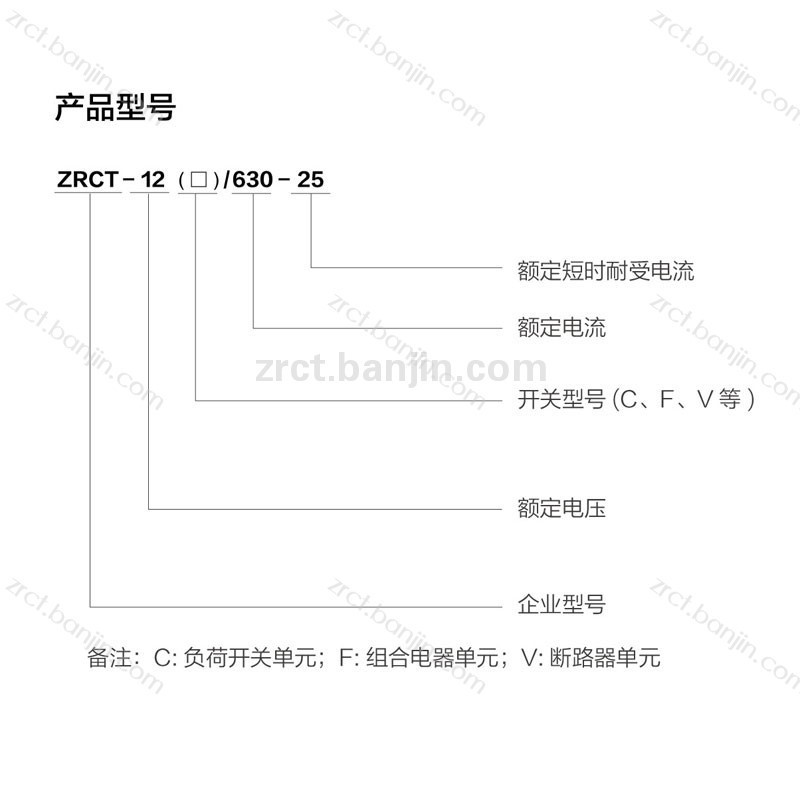

全绝缘型SF6环网开关设备

产品概述

ZRCT-SafeRing/plus系列气体全绝缘紧凑型环网柜(C-GIS)是the richest公司引进法国技术研发的新型SF6气体绝缘的中压开关设备，产品采用模块化设计，可根据不同设计方案任意排列,由固定式单元与扩展式单元完美统一，满足各种二次变电站对紧凑型开关柜灵活使用的需要。

ZRCT-SafeRing/plus系列开关设备是一个完全密封的系统，其所有带电部件以及开关封闭在不锈钢的壳体内，不受环境影响，运行可靠，保障安全；结构紧凑、占用空间小；免维护、长寿命等特点。

产品已通过国家级高压电器试验中心型式试验认证，广泛用于小型二次配电站、箱式开闭所、工矿企业、机场、铁路、商业区、高层建筑、高速公路、地铁、隧道及自然条件较恶劣的场所领域。

执行标准

GB3804-2004        3.6kV~40.5kV高压交流负荷开关

GB1984-2014         高压交流断路器

GB16926-2009      高压交流负荷开关-熔断器组合电器

GB1985-2014         高压交流隔离开关和接地开关

GB3906-2006        3.6kV~40.5kV交流金属封闭开关设备和控制设备

GB/T11022-2011     高压开关设备和控制设备标准的共用技术要求

GB4208-2008        外壳防护等级(IP代码)

GB/T5582-1993     高压电力设备外绝缘污秽等级

GB9969.1-1998     工业产品使用说明书总则

DL/T404-2007       3.6kV~40.5kV交流金属封闭开关设备和控制设备

GB/T13384-2008  机电产品包装通用技术条件

GB191-2008          包装储运图示标志

GB311.1-2012        高压输配电设备的绝缘配合

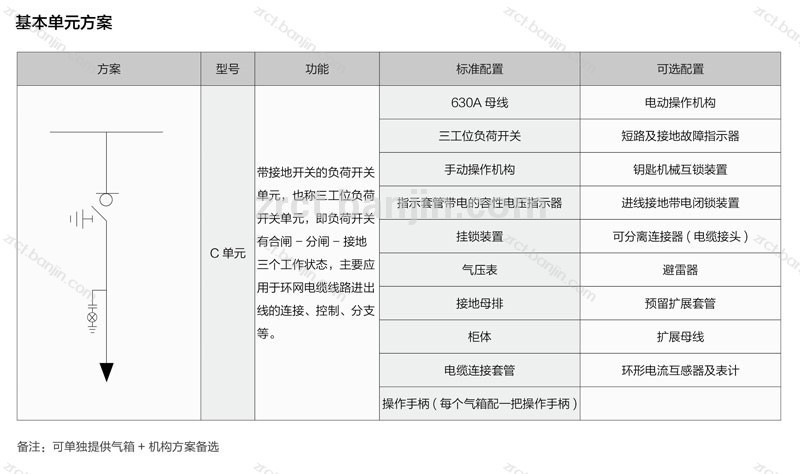

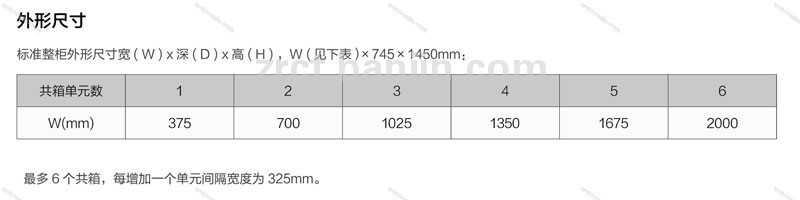

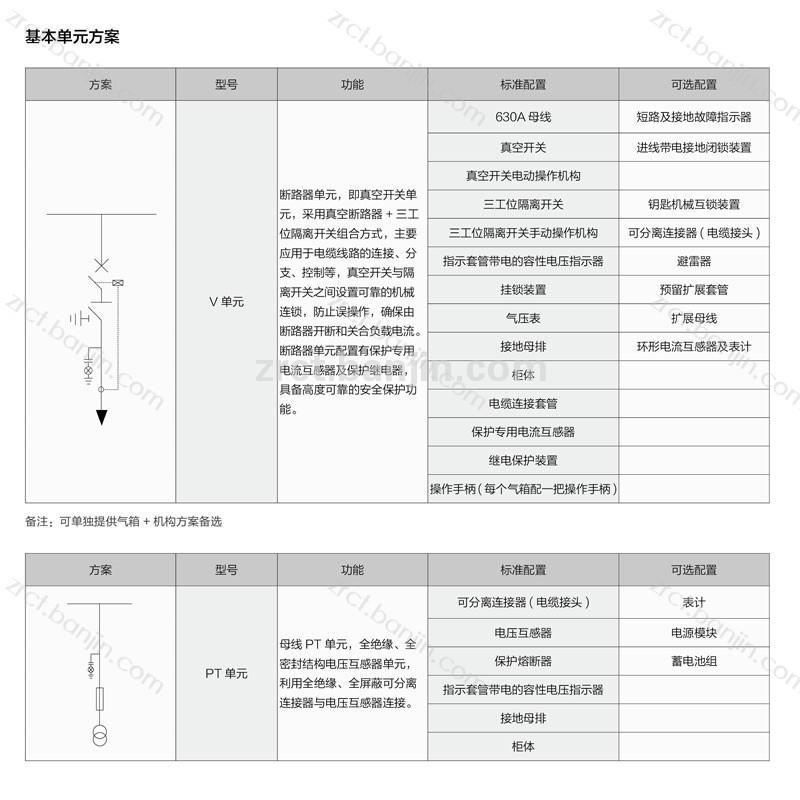

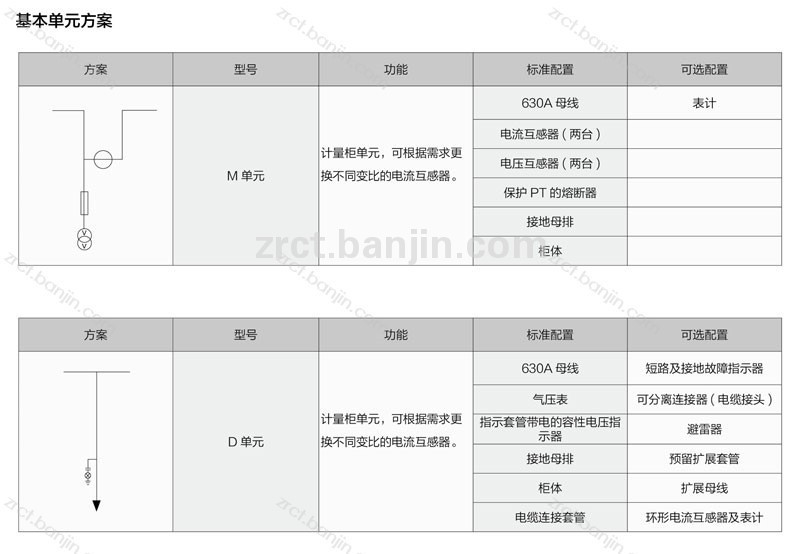

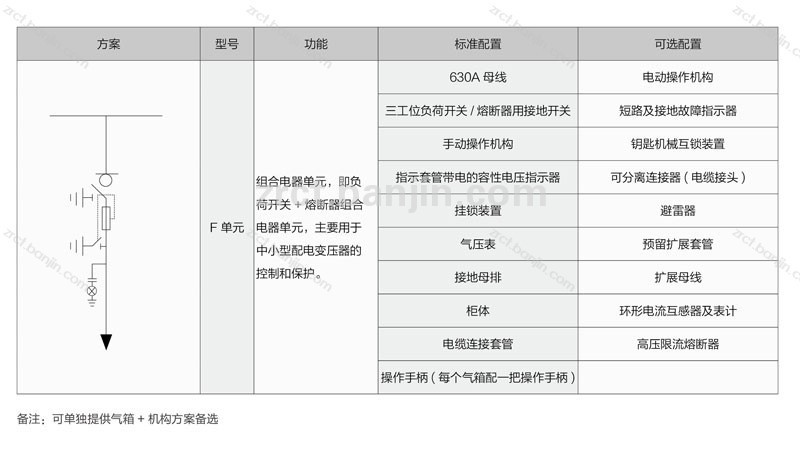

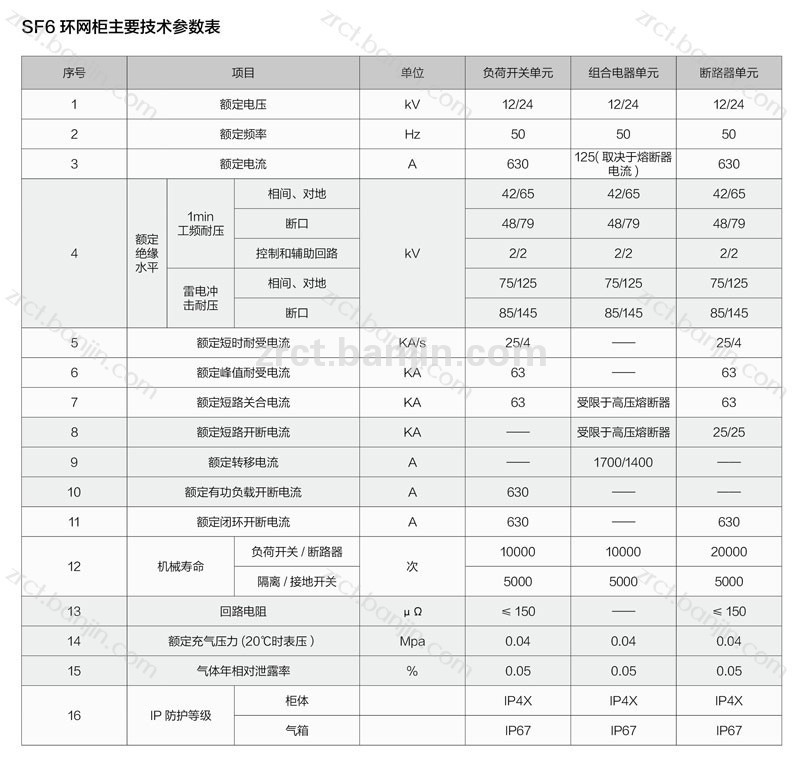

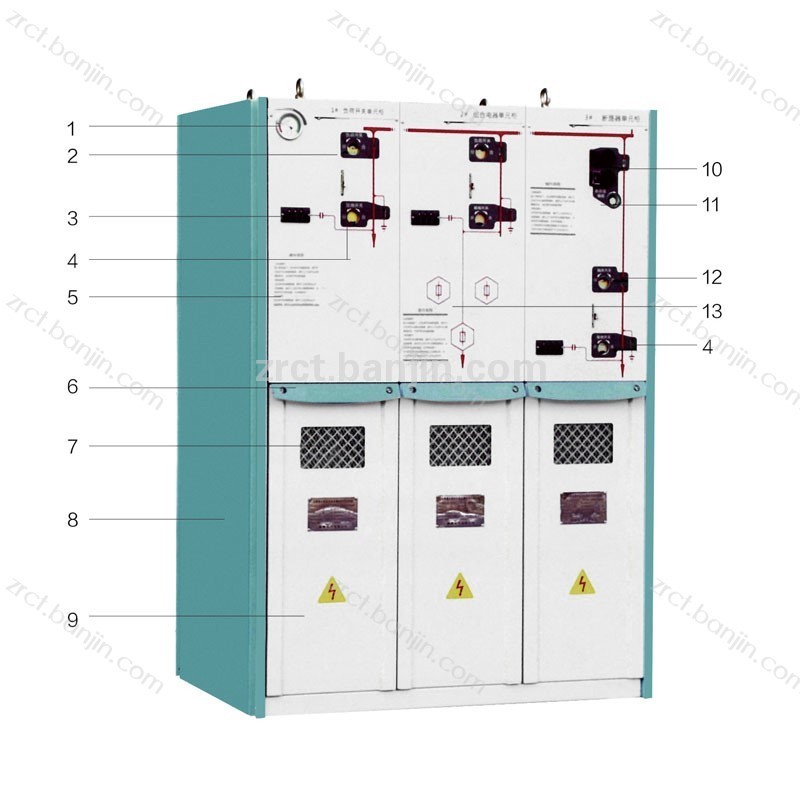

产品结构

1、压力表:   ZRCT系列开关设备每个气箱均配备有一个压力表，室温时，若压力表指示位置处于红色区域，表示压力偏低，处于绿色区域，表示压力正常(额定充气压力压力表显示为1.4bar )；

2、负荷开关操作孔:   采用ZRCT系列开关设备配备的机构操作手柄，通过负荷开关操作孔可对负荷开关进行合、分闸操作；

3、带电显示器:   带电显示器连接套管，指示灯可显示套管处一次回路是否带电；

4、接地开关操作孔:   采用ZRCT系列开关设备配备的机构操作手柄，通过接地开关操作孔可对接地开关进行合、分闸操作；

5、操作说明:   相应开关单元指示面板上印有开关操作说明，保证开关送电、断电操作正确，提高安全性能；

6、电缆室门(门把手):   在正确操作开关，回路处于接地状态下，方可打开下柜门；

7、观察窗:   ZRCT系列开关设备每个单元电缆室门均配有观察窗，可在不开启柜门的情况下，观察到电缆室内电缆及互感器等实时情况；

8、泄压室:   泄压阀位于气箱底部，泄压室与电缆室之间有金属板隔开，若气箱内压力过高时，泄压阀中的防爆膜可破裂，以释放压力；

9、电缆室:   电缆室内通过符合DIN47636标准的套管，通过全绝缘、全密封可分离连接器(电缆接头)与进出线电缆连接；

10、合分闸按钮:   断路器机构储能到位后，通过合分闸按钮可对断路器开关进行合、分闸操作；

11、断路器机构储能操作孔:   采用ZRCT系列开关设备配备的机构操作手柄，通过储能操作孔可对断路器机构进行储能操作；

12、隔离开关操作孔:   采用ZRCT系列开关设备配备的机构操作手柄，通过隔离开关操作孔可对隔离开关进行合、分闸操作；

13、熔断器室:   熔断器安装在由环氧树脂浇注的熔丝筒中，从柜体正面可方便更换。
