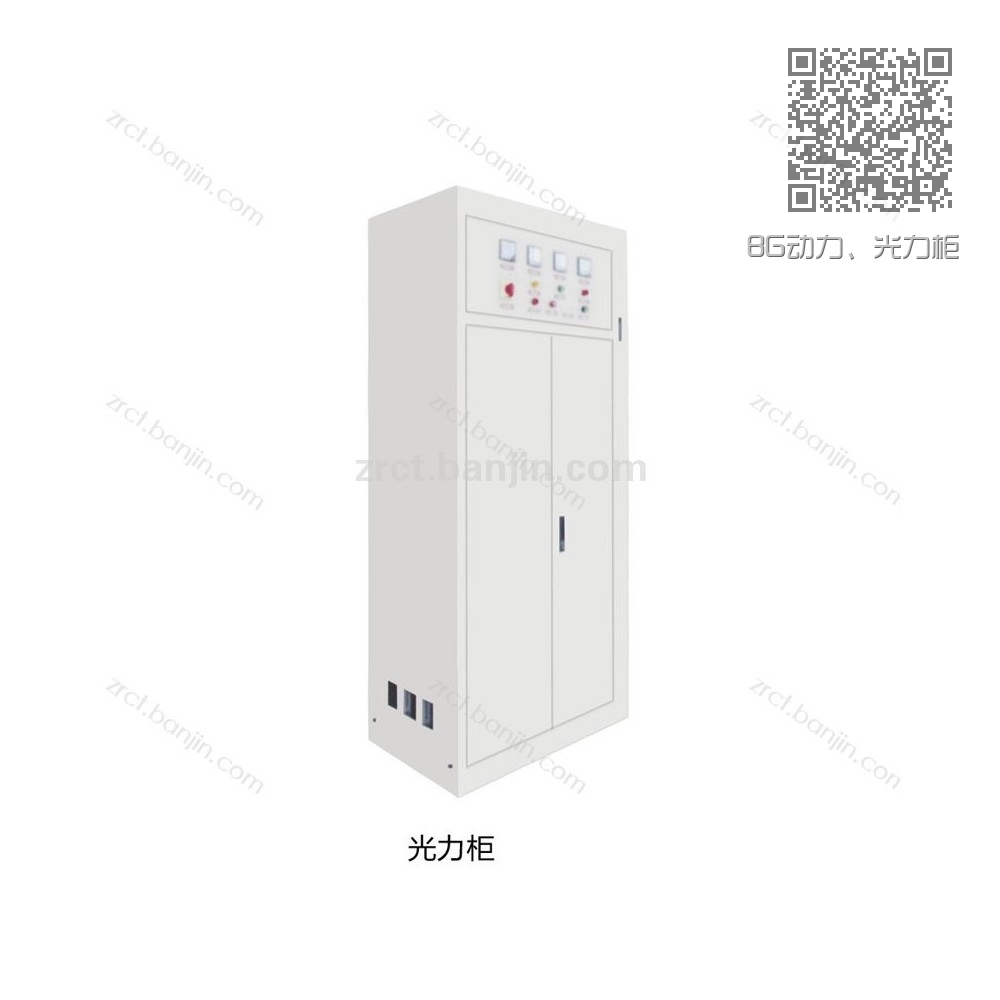

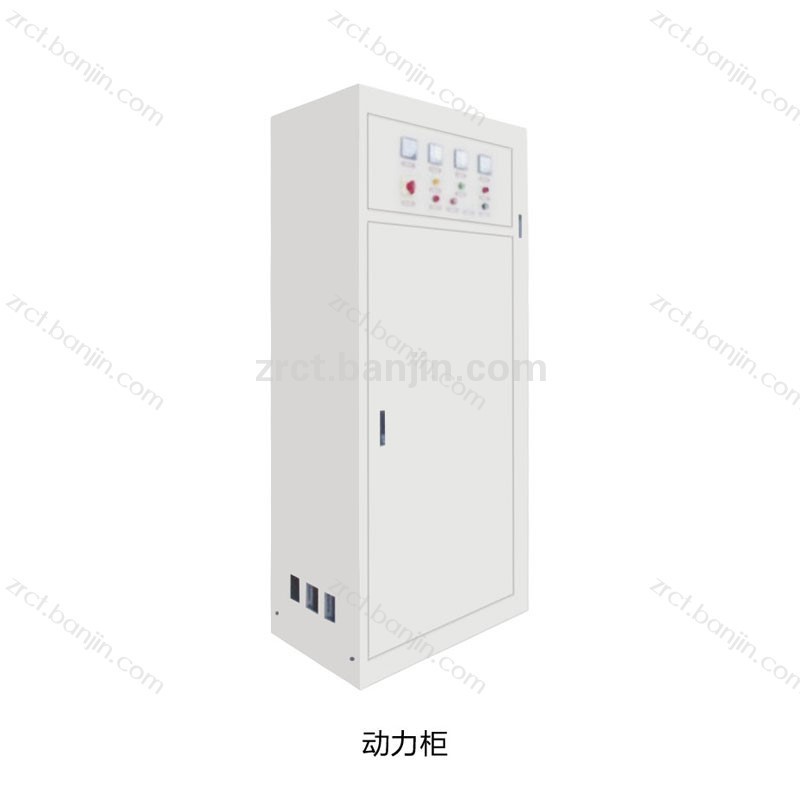

BG动力、光力柜

产品概述

(以下简称配电柜)用于发电厂、变电站、厂矿企业等电力用户,作为交流50-60Hz,额定工作电压380V、额定工作电流至3150A的配电系统中,作为动力、照明及配电设备的电能转换、分配与控制之用。

产品具有分段能力高，动热稳定性好,结构新颖、合理、电气方案切合实际,系列性使用性强,防护等级高等特点。可作为更新换代的产品使用。

产品特点

主要电气性能完全符合IEC60439-1:1992和GB7251.1-1997的规定。

辅助电路具有就地、远方、自动控制和就地、远方控制切换的功能,接触器可采用直流保持。

受电主开关具有瞬间脱扣和热磁脱扣保护可选,为与下一级主开关配合,取消瞬间保护,避免了越级跳闸,并具有自投、手动操作和自动切换功能。

馈电电路主开关具有瞬间脱扣和热磁脱扣保护,当用户要求,可加装漏电保护。

电动机控制电路具有短路瞬时、过载、欠压释放及断相保护。

受电电路装有电流表、电压表。

订货须知

订货时须注明:

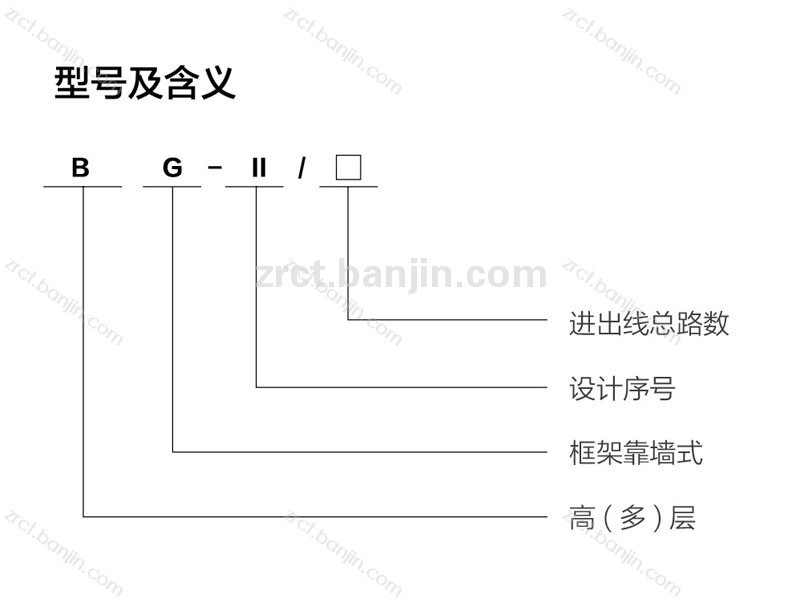

产品的型号；

主电路系统图，柜内平面排列图;

辅助电路电气原理图;

柜内元器件清单(主母线规格)；

柜体颜色(如无需求,则按浅驼灰色供货)，箱体尺寸；

其它与产品正常使用条件不符的特殊要求。
