多功能综合配电箱（JP柜系列）

适用范围

JP系列户外综合配电箱是集计量、出线、无功补偿等多功能于一体的户外综合配电装置，具有短路、过载、过电压、漏电等保护功能，体积小、外形美观、经济实用，安装于户外柱上变压器的电杆上，是城乡电网改造的新一代理想配电产品。

正常使用条件

1、环境温度：-25℃-+40℃；

2、空气相对温度：日平均值不大于90％，月平均值不大于90%；

3、海拔高度：不大于1000m；

4、安装在无剧烈震动和冲击，无腐蚀性气体的场所。

注：超过以上条件时，可与我公司协商。

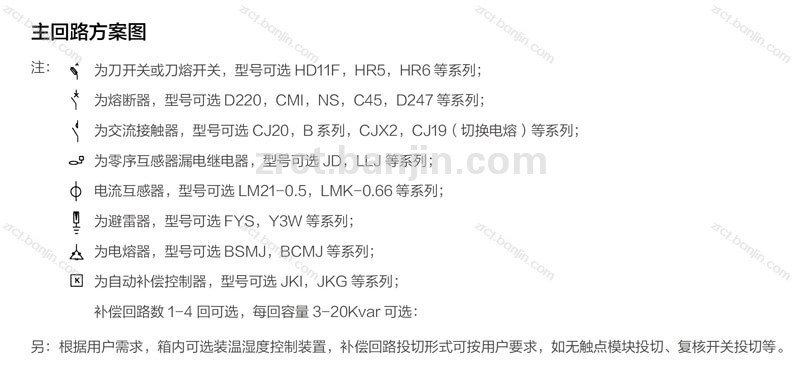

另：根据用户需求，箱内可选装温湿度控制装置，补偿回路投切形式可按用户要求，如无触点模块投切、复核开关投切等。

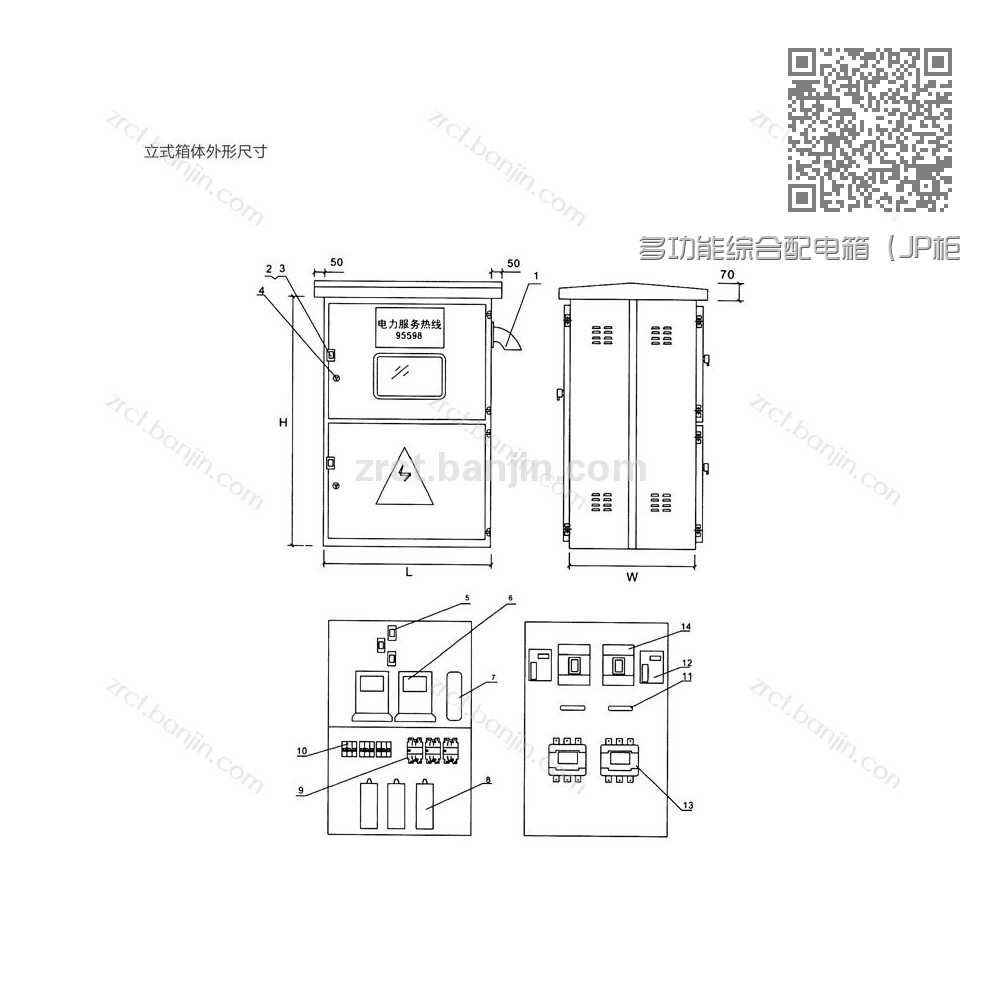

1、进线电缆穿管

2、门锁（明锁）

3、门锁防雨盒

4、门锁（暗锁）

5、电流互感器

6、计量表

7、接线盒

8、电容器

9、切换电容接触器

10、小型断路器

11、隔离开关

12、零序互感器

13、漏电断路器

14、出线交流接触器

15、出线空气开关

订货须知

1、产品型号，数量；   2、产品结构型式（立式、卧式）；   3、主要元器件的型号和技术参数；   4、其它特殊要求。
